無線標準/Standards

802.11N  向下兼容 b/g，如需要可支持11ac網卡模塊

頻率范圍/Frequency Range

板載2.412-2.484GHZ ， 支持5.8GHZ無線模塊

MIMO通道

2X2

芯片組/Processor

QCA9531

無線速率/Data rate

300Mbps

架構/Architecture

MIPS24KC

內存ROM/閃存RAM

64M/8M

接口/Interface

1個JTAG 14針接頭，1個9.2毫米高M(jìn)iniPCI-e，1個串口4針接頭，2個百兆以太網口，2個MMCX接頭

MINIPCI-E標準/standard

V1.1

電壓/Voltage

直流：12-24V   POE:被動式24V

射頻功率/ RF power

2.4G:單chain:27dBm  雙chain:30dBM

功耗/Power Consumption

7W

接收靈敏度/Rx Sensitivity

-94dBm@6Mbps

天線接頭/Antenna Connector

2 x MMCX

其他功能/Other   Features

浪涌保護器，看門狗定時時鐘/Surge Suppressor, Watchdog Timer

濕度范圍/Humidity

工作濕度(Operating)：5%-95%    存儲濕度(Storage)： 最大90%

溫度范圍/Temperature

工作溫度：   -20℃-70℃       存儲溫度：  -40℃-90℃

產品尺寸/Dimensions

95*85*17mm

操作系統/system

OpenWRT

一般用途/use

大功率無線AP，網橋，WIFI基站

 YBTDR344-NGS27

AR9344 560MHZ

MIP74KC     2.412-2.712GHZ

128M/8M     2*MMCX

單chain:27DB

雙chain:30DB

板載速率：300Mbps           板載功耗：7W

1x MiniPCI-e
  1x 千兆網口1x 百兆網口1x JTAG    1x串口

直流：12-24V
   POE:被動式24V PoE

140*85*15.2mm

  YBTD344-NAS27

AR9344 560MHZ

MIP74KC    5.180-5.825GHZ

128M/8M     2*MMCX

單chain:27DB

雙chain:30DB

板載速率：300Mbps           板載功耗：7W

1x MiniPCI-e
  1x 千兆網口1x 百兆網口1x JTAG    1x串口

直流：12-24V
   POE:被動式24V PoE

140*85*15.2mm

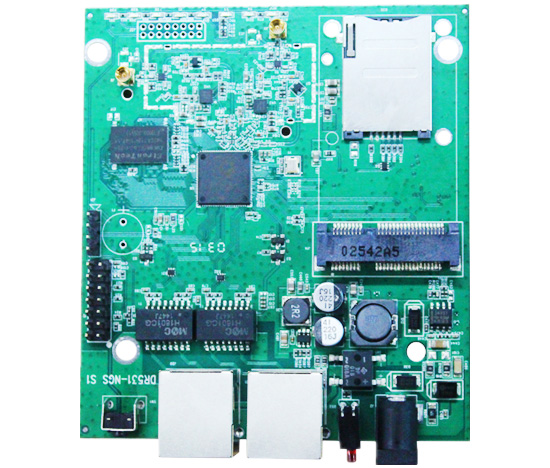

YBTDR531-NGS27

QCA9531 560MHZ

MIPS24KC  2.412-2.712GHZ

64M/8M   2*MMCX

單chain:27DB

雙chain:30DB

板載速率：300Mbps           板載功耗：7W

1x MiniPCI-e
  2x 百兆網口1x JTAG    1x串口     2x SIM卡座 支持3G/4G卡

直流：12-24V
   POE:被動式24V PoE

95*85*17mm

YBT531C

QCA9531 560MHZ

MIPS24KC  2.412-2.712GHZ

64M/8M 2*MMCX/UFL

單chain:24DB

雙chain:27DB

板載速率：300Mbps           板載功耗：7W

  3x 百兆網口

直流：12-24V
   POE:被動式24V PoE

100*100*22mm
