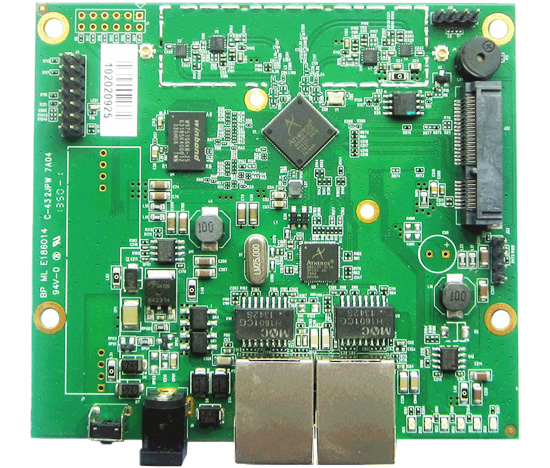

板載26DB 5.8GHz 2×2無線嵌入式板卡帶MiniPCI-e插槽 ?高性價比AR9342 WiSoC, 560Mhz CPU ?支持OpenWRT固件 ?板載2×2 300Mbps 802.11n ?雙無線解決方案（板載無線和1個miniPCIe插槽支持所有YOBTON 802.11ac/abgn無線模塊） ?整合被動式PoE (可用802
全國服務熱線：18994318920
在線咨詢板載26DB 5.8GHz 2×2無線嵌入式板卡帶MiniPCI-e插槽
高性價比AR9342 WiSoC, 560Mhz CPU
支持OpenWRT固件
板載2×2 300Mbps 802.11n
雙無線解決方案（板載無線和1個miniPCIe插槽支持所有YOBTON 802.11ac/abgn無線模塊）
整合被動式PoE (可用802.3af PoE)
2個百兆以太網口
MINIPCI-E主板 | YBT342 |
無線標準/Standards | 802.11ac 向下兼容a/ b/g/n |
頻率范圍/Frequency Range | 板載5.180-5.825GHZ， 支持2.4GHZ無線模塊 |
MIMO通道 | 2X2 |
芯片組/Processor | AR9342 560MHZ |
無線速率/Data rate | 300Mbps |
架構/Architecture | MIPS74KC |
內存ROM/閃存RAM | 64M/16M |
接口/Interface | 1個JTAG 14針接頭，1個9.2毫米高MiniPCI-e，1個串口4針接頭，2個百兆以太網口，2個U.FL接頭 |
MINIPCI-E標準/standard | V1.1 |
電壓/Voltage | 直流：12-24V/24-48V POE:被動式24V |
射頻功率/ RF power | 5.8G:單chain:23dBm 雙chain:26dBM |
功耗/Power Consumption | 5W |
接收靈敏度/Rx Sensitivity | -94dBm@6Mbps |
天線接頭/Antenna Connector | 2 x UFL |
其他功能/Other Features | 浪涌保護器，看門狗定時時鐘/Surge Suppressor, Watchdog Timer |
濕度范圍/Humidity | 工作濕度(Operating)：5%-95% 存儲濕度(Storage)： 最大90% |
溫度范圍/Temperature | 工作溫度： -20℃-70℃ 存儲溫度： -40℃-90℃ |
產品尺寸/Dimensions | 105*95*18mm |
操作系統/system | OpenWRT |
一般用途/use | 大功率無線AP，網橋，WIFI基站 |
產品型號Product | 高通芯片組Chipset | 架構 Architecture 板載波段 Frequency | 內存/閃存ROM/RAM Flash 天線接口Connector | 板載射頻功率 RF power | 板載射頻速率Wireless Spee 功耗Power Consumption | 插槽及接口Interface | 電源/Power Options | 尺寸Dimensions |
AR9344 560MHZ | MIP74KC 2.412-2.712GHZ | 128M/16M 2*UFL | 單chain:23Db 雙chain:26DB | 板載速率：300Mbps 板載功耗：7W | 1x MiniPCI-e 2x千兆網 1x JTAG 1x串口 | 直流：12 - 24V/24-48V POE:被動式24V PoE/主動式24-56V POE | 105*117*17mm | |
AR9342 560MHZ | MIP74KC 5.180-5.825GHZ | 64M/16M 2*UFL | 單chain:23Db 雙chain:26DB | 板載速率：300Mbps 板載功耗：5W | 1x MiniPCI-e 2x百兆網 1x JTAG 1x串口 | 直流：12 - 24V/24-48V POE:被動式24V PoE/主動式24-56V POE | 105*95*18mm | |
QCA9531 560MHZ | MIPS24KC 2.412-2.712GHZ | 64M/16M 2*UFL | 單chain:23DB 雙chain:26DB | 板載速率：300Mbps 板載功耗：7W | 1x MiniPCI-e 2x百兆網 1x JTAG 1x串口 | 直流：12 - 24V/24-48V POE:被動式24V PoE/主動式24-56V POE | 105*117*17mm | |
QCA9558 700MHZ | MIP74KC 2.412-2.712GHZ | 128M/16M | 單chain:23DB 三chain:28DB | 450Mbps | 1x MiniPCI-e 2x千兆網 1x JTAG 1x串口 | 直流：24-48V POE:主動式24-56V POE | 105*117*17mm | |
QCA9557 700MHZ+QCA9882射頻 | MIP74KC 2.412-2.712GHZ 5.180-5.825GHZ | 128M/16M 4*MMCX/UFL | 單chain:24DB 雙chain:27DB 支持雙頻同時27DB | 板載速率：2.4G：300Mbps 5.8G：687Mbps 板載功耗：10W |
| 直流：24-48V POE:主動式24-56V POE | 103*102*18mm | |
QCA9563 775MHZ | MIP74KC 2.412-2.712GHZ | 128M/16M 3*UFL | 單chain:23DB 三chain:28DB | 板載速率：450Mbps 板載功耗：8.6W | 1x MiniPCI-e 2x千兆網 1x JTAG 1x串口 | 直流：24-48V POE:主動式24-56V POE | 105*117*18mm | |
QCA9563 775MHZ | MIP74KC 2.412-2.712GHZ | 128M/16M 3*UFL | 單chain:30DB 三chain:35DB | 板載速率：450Mbps 板載功耗：13W | 1xMiniPCI-e 2x千兆網 1x JTAG 1x串口 | 直流：24-48V POE:主動式24-56V POE | 105*117*18mm | |
IPQ4028 600MHZ | ARM V7 2.412-2.712GHZ 5.180-5.825GHZ | 256M/128M/16M 4*UFL | 單chain:20DB 雙chain:23DB | 2.4G：300Mbps 5.8G：687Mbps | 1x M.2 Slot 2x千兆網口 1x JTAG 1x串口 2x SIM卡座 | 直流：12-24V POE:主動式24-56V POE | 105*117*18mm |
